What is 3D CT?
Die 3D-Computertomographie ist ein radiografisches Prüfverfahren, bei dem aus mehreren Röntgenprojektionen ein volumetrischer Datensatz rekonstruiert wird. Dadurch wird die zerstörungsfreie Prüfung sowohl interner als auch externer Merkmale ermöglicht.
Sie eignet sich besonders für Bauteile mit geschlossenen Geometrien, Multi-Material-Schnittstellen oder eingeschränkter physischer Zugänglichkeit, bei denen konventionelle Prüfverfahren an ihre Grenzen stoßen.

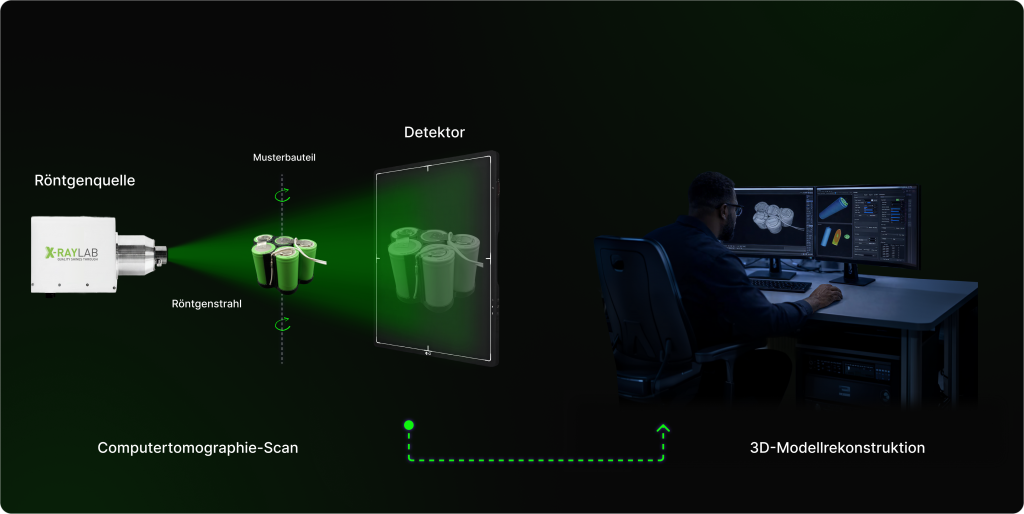

Die CT-Prüfung wandelt mehrere Röntgenaufnahmen in ein detailliertes, vollständig analysierbares 3D-Modell um.
1
Das Bauteil wird schrittweise innerhalb des Röntgenstrahlengangs rotiert
2
Ein Flachdetektor erfasst Schwächungsdaten aus mehreren Projektionen
3
Fortschrittliche Rekonstruktionsalgorithmen (z. B. Filtered Back Projection) erzeugen ein detailliertes 3D
Volumen des Bauteils
4
Der rekonstruierte Datensatz ermöglicht eine detaillierte Innenprüfung, Defektanalyse sowie präzise dimensionale Auswertungen
1
Das Bauteil wird schrittweise innerhalb des Röntgenstrahlengangs rotiert
2
Ein Flachdetektor erfasst Schwächungsdaten aus mehreren Projektionen
3
Fortschrittliche Rekonstruktionsalgorithmen (z. B. Filtered Back Projection) erzeugen ein detailliertes 3D
Volumen des Bauteils
4
Der rekonstruierte Datensatz ermöglicht eine detaillierte Innenprüfung, Defektanalyse sowie präzise dimensionale Auswertungen
Dieser Ansatz liefert räumlich aufgelöste Informationen über das gesamte Volumen und nicht nur oberflächenbezogene Daten.
Arten der Computertomographie
Der richtige Scan für jedes Bauteil
Kegelstrahl CT (Cone Beam)
Die in der industriellen Computertomographie weitest verbreitete Methode ist die Kegelstrahl CT (Cone Beam). Bei der Kegelstrahl-CT versucht man das komplette Objekt auf dem Detektor abzubilden indem der Prüfling zwischen Röntgenröhre und Detektor positioniert wird. Durch eine Drehung des Prüflings um 360° werden die Schattenbilder aufgenommen und mittels einer speziellen Rekonstruktionssoftware zu einem Volumen verrechnet. Es besteht auch die Möglichkeit das Objekt bei 181° zu rekonstruieren was einen erheblichen Geschwindigkeitsvorteil bedeutet.
Der Prüfling kann senkrecht und waagerecht zur Drehachse bewegt werden und das Volumen somit aus mehreren Einzelscans errechnet werden.
Somit können auch große Objekte mit einer hohen Auflösung gescannt werden bzw. große Teile auf einem kleinen Detektor durch Teilscans zusammengesetzt werden.
Vorteile:
- Schnell
- Liefert gute Ergebnisse
Nachteile:
- Kann zu Artefaktbildung bei Multimaterial führen
Fächerstrahl, Linien CT (Fan Beam)
Die Fächerstrahl CT eignet sich für schwer zu durchstrahlende Materialien und bei Multimaterialien. Die Fächerstrahl-CT wird gerne bei Hochenergiescans angewendet.
Vorteile:
- Geringe Artefaktbildung
- Exakte Abbildung des Scans
- Hoher Kontrast
Nachteile:
- Lange Scanzeiten
- Teuer
Helix CT
Bei der Helix-CT bewegt sich der Prüfling zur Rotation in der Ebene auch in der Längsrichtung entlang der Drehachse. Was vom Objekt aus betrachtet eine helixförmige Bewegung bedeutet. Die Helix-CT ist eine Erweiterung der Fächerstrahl-CT.
Vorteile:
- Geringere Artefaktbildung
- Höherer Kontrast
Nachteile:
- Hohe Datenmenge
- Spezielle Rekonstruktionssoftware notwendig
Planar CT, Laminographie, Tomosynthese
Die Laminographie eignet sich besonders für flache Bauteile wie Platinen, Bleche und alle Arten von Plattenwerkstoffen.
Dies ermöglicht kleinste Teilbereiche großflächiger Prüflinge wie z.B. bestückte Leiterplatten hochaufgelöst zu untersuchen, ohne den Prüfling zu zerstören.
Vorteile:
- Scannern von Teilbereichen möglich
- Hochauflösende Detailscans möglich
- Große flache Bauteile hochauflösend scannen
Nachteile:
- Tiefeninformationen auf einen Bereich begrenzt
- Anwendungsfall eingeschränkt
- Spezielle Rekonstruktionssoftware nötig
Unser Workflow für industrielle CT-Scandienstleistungen
Von der Mustereinsendung bis zu verwertbaren Ergebnissen
Beratung
Teilen Sie unserem Team Ihre Prüfanforderungen mit.
Wir bewerten Ihre Anwendung und definieren den geeigneten Prüfansatz.
Komponenten-Einsendung
Sobald der Prüfplan bestätigt ist, senden Sie Ihre Komponenten zur CT-Prüfung ein.
Wir unterstützen sowohl Einzelteil- als auch Serieneinsendungen.
CT-Scan & Analyse
Die Komponenten werden mit optimierten Parametern gescannt und zu hochauflösenden 3D-Daten rekonstruiert.
Je nach Anforderung werden Defektanalysen, dimensionale Prüfungen und Auswertungen durchgeführt.
Prüfergebnisse & Berichterstattung
Erhalten Sie detaillierte Prüfergebnisse, einschließlich Berichten, Bildern und 3D-Datensätzen zur technischen Auswertung.
CT-Anwendungen in verschiedenen Branchen
Unsere Lösungen genießen das Vertrauen von Branchenführern in zahlreichen Sektoren aufgrund ihrer Genauigkeit, Skalierbarkeit und Konformität mit globalen Standards.
Luft- und Raumfahrt
Verbundstrukturen und sicherheitskritische Bauteile werden hinsichtlich Porosität, innerer Risse und Beschichtungshaftung bewertet.
Automobilindustrie & E-Mobilität
Gussteile, Busbars und Batteriezellen werden auf Porosität, Montagefehler und interne Ausrichtung geprüft.
Additive Fertigung
3D-gedruckte Bauteile werden auf Lack-of-Fusion-Defekte, Schichtdelaminationen und Maßabweichungen gegenüber CAD-Daten geprüft.
Elektronik
Leiterplatten, Lötstellen und versiegelte Komponenten werden auf Voids, Delaminationen und kalte Lötstellen untersucht.
Medizintechnik
Überprüfung interner Geometrien sowie Materialintegritätsprüfungen von Implantaten und montierten medizinischen Geräten.
-
Wall Thickness Analysis
-
Electronic Analysis
-
Crimp
-
Rivet Joint
-
Rivet Joint
-
Assembly Control
-
E mobility / Hairpin
-
E - mobility / Battery Cell
-
E - mobility / Battery Cell
-
Biploar Plate / E-Mobility
-
Porosity Analysis
-
Porosity Analysis
-
Porosity Analysis
-
Porosity Analysis
Industrielle CT – Unsere Expertise
Als Spezialisten für hochauflösende Röntgen-Computertomographie betreiben wir moderne CT-Systeme, die Bauteile von Submikron Strukturen bis hin zu großen Baugruppen scannen können. Scanparameter, Auflösung und Rekonstruktionseinstellungen werden sorgfältig anhand von Material, Geometrie und Prüfanforderungen definiert, um ein optimales Gleichgewicht zwischen Detailgenauigkeit und Durchsatz sicherzustellen.
Unsere voll ausgestatteten Prüflabore und unser erfahrenes Team liefern zuverlässige CT-Analysen für Materialbewertung, Baugruppenprüfung, Qualitätssicherung und Messtechnik. Mit fortschrittlichen CT-Systemen bieten wir präzise, anwendungsspezifische Erkenntnisse, unterstützt durch strukturierte Berichte und technisch verwertbare Daten.
Volumetrische
Inspektion
Hochauflösende 3D-Datensätze bis zu 1 µm ermöglichen die vollständige Visualisierung interner Strukturen und unterstützen detaillierte Fehleranalysen komplexer Bauteile.
Dimensionale
Messtechnik
Messung interner und externer Merkmale, einschließlich Wandstärken, über das gesamte Bauteil mit vollflächiger Abdeckung.
Baugruppenverifikation
Bewertung von Passung, Ausrichtung und Positionierung interner Komponenten ohne Demontage, um die Integrität der Baugruppe sicherzustellen.
Quantitative Defektanalyse
Erkennung und Quantifizierung interner Defekte wie Risse, Einschlüsse und Brüche, einschließlich deren Größe, Volumen und räumlicher Verteilung zur Ursachenanalyse.
